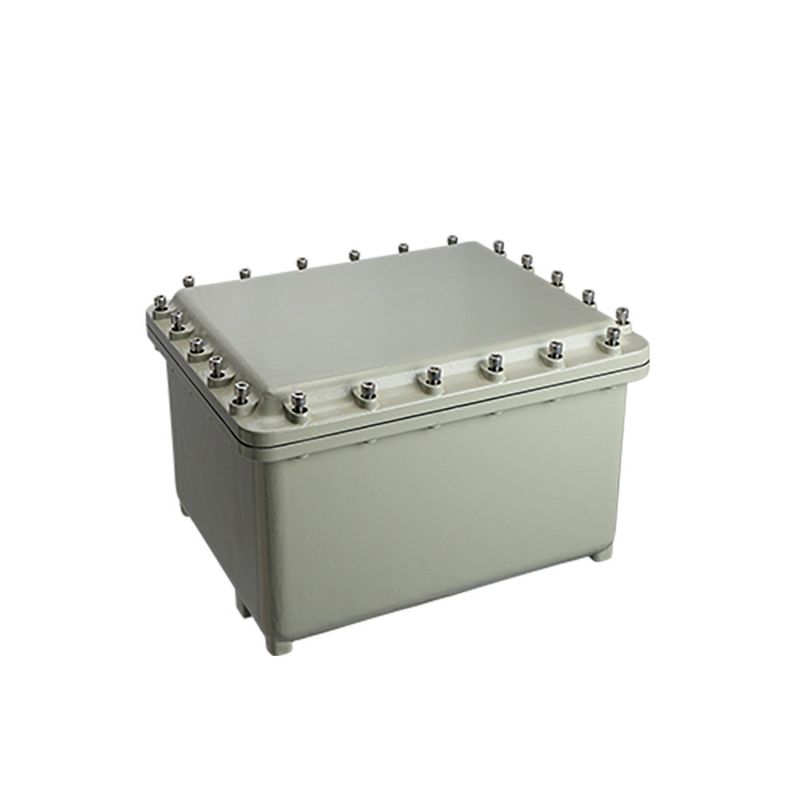

কাস্টমাইজড জংশন বক্স বিশেষ জংশন বক্স বিস্ফোরণ প্রমাণ EJB সিরিজ জংশন বক্স-19
ATEX এবং IECEx বিপজ্জনক এলাকায় ব্যবহারের জন্য প্রত্যয়িত।
বডি এবং কভার সামুদ্রিক গ্রেড কপার মুক্ত অ্যালুমিনিয়াম এবং হালকা খাদ দিয়ে তৈরি।
অভ্যন্তরীণ মাউন্টিং প্লেটগুলি হট ডিপ গ্যালভানাইজড স্টিল বা স্টেইনলেস স্টিল দিয়ে তৈরি।
স্টেইনলেস স্টীল শিখা-প্রমাণ স্ক্রু আঁটসাঁট করা.
স্টেইনলেস স্টিলের লম্বা পাশের কব্জা।
সারফেস ইলেক্ট্রোস্ট্যাটিক পাউডার স্প্রে করা চিকিত্সা।
কভারে সিলিকন রাবার গ্যাসকেট
জোন 1 এবং 2 সম্ভাব্য বিস্ফোরক গ্যাস এবং জোন 21 এবং 22 ধুলো বায়ুমণ্ডলে নিরাপদে ব্যবহারের জন্য।
ATEX চিহ্নিত করা
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
IECEx চিহ্নিত করা
প্রাক্তন db IIB Gb
প্রাক্তন tb IIIC Db
ইউএল স্ট্যান্ডার্ড
ক্লাস I, বিভাগ 1, গ্রুপ সি, ডি
ক্লাস I, বিভাগ 2, গ্রুপ সি, ডি
ক্লাস II, বিভাগ 1, গ্রুপ ই, এফ, জি
ক্লাস II, বিভাগ 2, গ্রুপ F, G
তৃতীয় শ্রেণি
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
পরিবেষ্টিত তাপমাত্রা
-60℃ থেকে+60℃
EJB-A;EJB: বিস্ফোরণ-প্রমাণ জংশন বক্স;A: আকৃতি কোড,
1 নং টেবিল
| ঘেরের ধরন |
মাত্রা কোড(মিমি) |
| ক |
খ |
গ |
ডি |
ই |
চ |
জি |
এইচ |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
দ্রষ্টব্য: বন্ধনীর মাত্রা শুধুমাত্র রেফারেন্সের জন্য
- বডি এবং কভার এনক্লোসার ড্রিলিং লেআউট
দ্রষ্টব্য: চিত্রে সমতল A, B, C এবং D খাঁড়িটির দিক নির্দেশ করে।একই স্পেসিফিকেশনের থ্রেডগুলির জন্য খোলার সর্বাধিক অনুমোদিত সংখ্যা।শিথিলকরণ রোধ করতে ভূমিকা ডিভাইসটি একটি রাবার গ্যাসকেট দিয়ে সজ্জিত।
টেবিল 2 (C এবং D সমতল)
| ঘেরের ধরন |
তুরপুন এলাকা LB(মিমি) |
Qunatity আকারের জন্য এন্ট্রি অনুমোদিত |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
240*110 |
15 |
10 |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3
|
টেবিল 3 (A এবং B সমতল)
| ঘেরের ধরন |
তুরপুন এলাকা LB(মিমি) |
Qunatity আকারের জন্য এন্ট্রি অনুমোদিত |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
180*110 |
12 |
7 |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
15 |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- দেয়ালে প্রবেশের আকার ড্রিলিং ন্যূনতম দূরত্ব
টেবিল 4
| প্রবেশের আকার |
প্রবেশের ন্যূনতম ব্যবধান মিমি (ইঞ্চি) |
| এনপিটি মেট্রিক |
½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| ½NPT M20*1.5 |
46 (1.81) |
49(1.93) |
52(2.05) |
59(2.32) |
61(2.40) |
76(2.99) |
86(3.39) |
| ¾NPT M25*1.5 |
|
52(2.05) |
55(2.17) |
64(2.52) |
69(2.72) |
79(3.11) |
89(3.50) |
| 1 NPT M32*1.5 |
|
|
58(2.28) |
65(2.56) |
72(2.83) |
82(3.23) |
92(3.62) |
| 1¼NPT M40*1.5 |
|
|
|
72(2.83) |
79(3.11) |
89(3.50) |
99(3.90) |
| 1½NPT M50*1.5 |
|
|
|
|
85(3.35) |
95(3.74) |
106(4.17) |
| 2 NPT M63*1.5 |
|
|
|
|
|
105(4.13) |
115(4.53) |
| 2½NPT M75*1.5 |
|
|
|
|
|
|
126(4.96) |
টেবিল 5
| না. |
ANSI/ASME B1.20.1 |
ISO-965-1 এবং ISO 965-3 |
| 1 |
½ NPT |
M20 |
| 2 |
¾ NPT |
M25 |
| 3 |
1 এনপিটি |
M32 |
| 4 |
1¼ NPT |
M40 |
| 5 |
1½ NPT |
M50 |
| 6 |
2 NPT |
M63 |
| 7 |
2½ NPT |
M75 |
দ্রষ্টব্য: NPT-এর এনগেজমেন্ট থ্রেডের ন্যূনতম সংখ্যা হল 5। থ্রেডের আকৃতি এবং ফিট গ্রেডগুলি ISO 965-1 এবং ISO 965-3-এ নির্দিষ্ট মধ্যবর্তী বা স্পষ্টতা সহনশীলতা গ্রেডগুলি মেনে চলবে৷নিযুক্ত থ্রেডের ন্যূনতম সংখ্যা 8।
টেবিল 6
| সম্ভাব্য ঘের তারের এন্ট্রির সর্বোচ্চ সংখ্যার টেবিল |
| আমি আজ খুশি |
EJB-I |
EJB-II |
EJB-III |
| এনপিটি মেট্রিক |
এবি |
সিডি |
এবি |
সিডি |
এবি |
সিডি |
| ½NPT M20*1.5 |
16 |
20 |
18 |
27 |
18 |
26 |
| ¾NPT M25*1.5 |
9 |
12 |
12 |
18 |
15 |
21 |
| 1 NPT M32*1.5 |
9 |
12 |
11 |
15 |
14 |
18 |
| 1¼NPT M40*1.5 |
5 |
6 |
6 |
8 |
8 |
10 |
| 1½NPT M50*1.5 |
4 |
6 |
5 |
7 |
6 |
6 |
| 2 NPT M63*1.5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2½NPT M75*1.5 |
1 |
2 |
2 |
2 |
2 |
3 |
দ্রষ্টব্য: বিতরণ বাক্সের খোলার আকার হল তারের গ্রন্থি স্পেসিফিকেশন।তারের গ্রন্থি স্পেসিফিকেশন নির্বাচন তারের বাইরের ব্যাস এবং ব্যবহারের পরিবেশের প্রকৃত অবস্থা অনুযায়ী নির্বাচন করা উচিত।
- পুশ বোতাম এবং পাইলট আলোর সর্বোচ্চ ভাতা
সারণি 7
| ঘেরের ধরন |
তুরপুন এলাকা EF(মিমি) |
সর্বোচ্চ অপারেটর অনুমোদিত |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
দ্রষ্টব্য: খোলার দূরত্ব রেফারেন্স স্পেসিং টেবিল অফ খোলা
বিঃদ্রঃ:
কউইন্ডোর আকার গ্রাহকের দ্বারা নির্বাচিত যন্ত্র দ্বারা নির্ধারিত হয়, উইন্ডোর সীমা তাপমাত্রা -60℃ থেকে +180℃।
খ.জানালার নিচের সীমানা এবং থ্রেডেড ছিদ্রের মধ্যে ব্যবধান খোলার স্পেসিং টেবিলকে বোঝায় না।
গ.ফ্লেমপ্রুফ জয়েন্ট এবং ইনস্টলেশন অবস্থানের প্রস্থের যথেষ্ট দৈর্ঘ্য সংরক্ষিত থাকবে।
কভার এবং পর্যবেক্ষণ উইন্ডোর বিস্ফোরণ-প্রমাণ চিকিত্সা মেনে চলতে হবে
EN IEC 60079-1 2014 বিস্ফোরক বায়ুমণ্ডল – অংশ 1: শিখা প্রমাণ ঘের দ্বারা সরঞ্জাম সুরক্ষা "d"।
টেবিল 8
| ঘেরের ধরন |
A(মিমি) |
B(মিমি) |
| EJB-I |
25 |
10 |
| EJB-II |
25 |
10 |
| EJB-III |
25 |
10 |
- ফাস্টেনারগুলির বিশেষ উল্লেখ এবং পরিষেবার শর্তাবলী
টেবিল 9
| টাইপ |
ফলন শক্তি (Mpa) |
টর্ক প্রয়োগ করা হয়েছে (Nm) |
| M6X 16-6g |
≥450Mpa |
18 |
| M8X 35-6g |
43 |
| M10X 35-6g |
84 |
টেবিল 10
| তাপ সারণী (উপাদান দ্বারা মোট তাপ অপসারিত |
| মডেল |
সর্বোচ্চ ক্ষয়প্রাপ্ত শক্তি (W) |
| T4/T130℃ |
T5/T95℃ |
T6/T80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
টেবিল 11
| টার্মিনাল ব্লকের সংখ্যার সংশ্লিষ্ট টেবিল |
| আমি আজ খুশি |
EJB-I |
EJB-II |
EJB-III |
| 2.5 মিমি² |
72 পিসিএস |
100 পিসি |
140 পিসিএস |
| 4 মিমি² |
64 পিসিএস |
86 পিসিএস |
116 পিসিএস |
| 6 মিমি² |
50 পিসি |
66 পিসিএস |
90 পিসিএস |
| 10 মিমি² |
24 পিসিএস |
52 পিসিএস |
72 পিসিএস |
| 16 মিমি² |
20 পিসি |
25 পিসিএস |
60 পিসিএস |
| 35 মিমি² |
10 খানা |
15 পিসিএস |
224 পিসিএস |
| 95 মিমি² |
5 পিসিএস |
10 খানা |
18 টি |
| 120 মিমি² |
- |
5 পিসিএস |
5 পিসিএস |
| 185 মিমি² |
- |
- |
5 পিসিএস |
| 240 মিমি² |
- |
- |
5 পিসিএস |
| 300 মিমি² |
- |
- |
5 পিসিএস |
প্রশ্ন ১.নেতৃত্বাধীন আলো অর্ডারের জন্য আপনার কি কোন MOQ সীমা আছে?
উত্তর: কম MOQ, নমুনা পরীক্ষা করার জন্য 1 পিসি উপলব্ধ।
প্রশ্ন ২.আপনি কিভাবে পণ্য চালান করবেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তর: DHL, UPS, FedEx বা TNT দ্বারা জাহাজ।আসতে 3-5 দিন সময় লাগে।এয়ারলাইন এবং সমুদ্র শিপিং এছাড়াও ঐচ্ছিক
