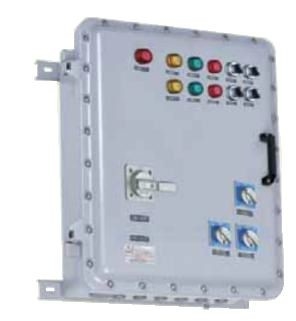

ক্লাস 1 বিভাগ 1 বিস্ফোরণ প্রমাণ জংশন বক্স ABS

বিস্ফোরণ PD61 সিরিজ



• বৈশিষ্ট্য:

কপার মুক্ত অ্যালুমিনিয়াম, প্লাস্টিক-স্প্রে করা পৃষ্ঠ।

প্রাক্তন ডি টাইপ ফ্লেমপ্রুফ ঘের।

টার্মিনাল বক্স, ডিস্ট্রিবিউশন বক্স এবং কন্ট্রোল বক্স হিসাবে ব্যবহার করা যেতে পারে।

সুরক্ষা ডিগ্রী: IP66।

• আবেদন:

• প্রযুক্তিগত তথ্য:

ATEX চিহ্নিত করা: Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

দ্রষ্টব্য: EX-PD61-JX-IIB এর প্রযুক্তিগত ডেটা দেখুন, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

IECEx চিহ্নিত করা: Ex db ⅡB+H₂ T□ Gb 1)

Ex tb ⅢC T□ Db IP66

দ্রষ্টব্য: EX-PD61-JX-IIB এর প্রযুক্তিগত ডেটা দেখুন, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

UL1203 চিহ্নিত করা: ক্লাস I, বিভাগ 1, গ্রুপ C, D

ক্লাস I, বিভাগ 2, গ্রুপ সি, ডি

ক্লাস II, বিভাগ 1, গ্রুপ ই, এফ, জি

ক্লাস II, বিভাগ 2, গ্রুপ F, G

তৃতীয় শ্রেণি

মান: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

রেটেড ভোল্টেজ: সর্বোচ্চ 100V AC, 50/60Hz

রেট করা বর্তমান: সর্বোচ্চ 1,200A

পরিবেষ্টিত তাপমাত্রা:-60℃ থেকে +60℃

ক্যাবল এন্ট্রি: স্ট্যান্ডার্ড M□×1.5 প্লাগ, স্পেসিফিকেশন টেবিল দেখুন

প্রবেশের দিকনির্দেশ: নীচে

কেবল এন্ট্রি ডিভাইস: ঐচ্ছিক

ফ্লেমপ্রুফ জয়েন্টের ধরন: নলাকার জয়েন্ট, থ্রেডেড জয়েন্ট, প্লেনজয়েন্ট

ইনস্টলেশন প্রকার: ওয়াল মাউন্টিং (স্ট্যান্ডার্ড);বন্ধনী মাউন্টিং (ঐচ্ছিক)

• প্রযুক্তিগত তথ্য

অন্তর্নির্মিত উপাদান: প্রধান সুইচ: ক্ষুদ্র সার্কিট ব্রেকার (এমসিবি) বা মোল্ডেড কেস সার্কিট ব্রেকার (এমসিসিবি) (উল্লেখ্য: আর্থ লিকেজ সুরক্ষা

অনুরোধ)

শাখা সুইচ: ক্ষুদ্র সার্কিট ব্রেকার (MCB) বা মোল্ডেড কেস সার্কিট ব্রেকার (MCCB) (উল্লেখ্য: অনুরোধে আর্থ লিকেজ সুরক্ষা)

টার্মিনাল সূচক আলো EX-D: লাল, সবুজ, হলুদ, নীল

বোতাম EX-A: লাল, সবুজ, হলুদ

এসি কন্টাক্টর

তাপ ওভারলোড রিলে

পিএলসি প্রোগ্রামার

নরম স্টার্টার

কন্ট্রোল সুইচ EX-K

অ্যামিটার/ভোল্টমিটার

• অর্ডার গাইড

• মাত্রিক ড্রয়িং

• স্পেসিফিকেশন

কোড	সর্বোচ্চ ক্ষয়প্রাপ্ত শক্তি(W)			সর্বাধিক রেট বর্তমান	বাহ্যিক মাত্রা			অভ্যন্তরীণ মাত্রা			মাউন্টিং মাত্রা
	T4/T130℃	T5/T95℃	T6/T80℃		ক	খ	গ	ক	খ	গ	d	e	চ
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100A	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

• টার্মিনাল বক্স ব্যবহারের জন্য EX-PD61 বিতরণ সরঞ্জাম

বিতরণ সিস্টেমের টার্মিনাল বাক্সের জন্য উপযুক্ত।

দ্রষ্টব্য: 1. EX-PD61 টার্মিনাল বক্স ওয়্যারিং টার্মিনালের বিভিন্ন ব্যবস্থা পদ্ধতি রয়েছে।

2. এটি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে এবং সর্বদা শংসাপত্রের সীমাবদ্ধতা পূরণ করে।সর্বোচ্চ সংখ্যক টার্মিনাল এবং পাশের সর্বোচ্চ সংখ্যক গর্ত বিদ্যুৎ অপচয় এবং ঘেরের যান্ত্রিক শক্তির প্রয়োজনীয়তা পূরণ করে।

3. এই টেবিলটি শুধুমাত্র রেফারেন্সের জন্য।

1)।প্রতিটি তারের এন্ট্রির দিক এবং আকার উল্লেখ করুন।

2)।কেবল এন্ট্রি ঐচ্ছিক, এবং EX-QM-B(Ex d) বা EX-QM-C(Ex d) সুপারিশ করা হয়৷

• টার্মিনাল বক্স ব্যবহারের জন্য EX-PD61 ডিস্ট্রিবিউশন ইকুইপমেন্টের IIIউস্ট্রেশন

কেবল ক্রস-বিভাগীয় এলাকা(মিমি)²	লাগানো টার্মিনালের সর্বাধিক সংখ্যার জন্য টেবিল
	এনক্লোজার টাইপ নম্বর (দ্রষ্টব্য: ঘেরের ধরন নম্বরটি আকারের সাথে সম্পর্কিত। উদাহরণস্বরূপ: A হল 200x250 এর ঘেরের জন্য)
	ক	খ	গ	ডি	ই	চ	জি	এইচ
2.5(ক)	20	28	36	72	100	140	270	264	396
4(খ)	18	25	32	64	90	130	240	248	372
6(গ)	15	21	28	56	80	100	210	200	300
10(d)	12	18	24	24	60	80	165	160	240
16(ঙ)	9	15	20	20	25	70	135	136	204
35(চ)	-	5	5	10	15	24	64	90	135
70(গ্রাম)	-	-	-	5	10	18	25	72	-
120(ঘ)	-	-	-	-	5	5	12	42	-
185(i)	-	-	-	-	-	5	10	-	-
240(j)	-	_	-	-	-	5	5	-	-
300(কে)	-	-	-	-	-	5	5	-	-
টার্মিনাল বিন্যাস (টার্মিনাল সারির সংখ্যা)	1	1	1	2	2	2	2	2	3

• কন্ট্রোল বক্স ব্যবহারের জন্য EX-PD61 বিতরণ সরঞ্জাম

নিয়ন্ত্রণ ইউনিট বিতরণ সিস্টেমের জন্য উপযুক্ত

দ্রষ্টব্য: 1. EX-A বোতাম, EX-D সূচক, EX-K কন্ট্রোল সুইচ, EX-BA অ্যামিটার এবং EX-AV ভোল্টমিটার ইত্যাদি EX-PD61 কন্ট্রোল বাক্সে অন্তর্ভুক্ত রয়েছে৷

2. কন্ট্রোল বক্স সার্কিটের অন-অফ অপারেশনের জন্য ব্যবহার করা যেতে পারে, সেইসাথে রিমোট কন্ট্রোল বা স্ট্র্যাটের স্থানীয় নিয়ন্ত্রণ, স্টপ, কোরোটেশন এবং মোটরের ইনভার্সন, যখন অ্যামিটার দিয়ে সজ্জিত করা হয়, তখন এটি মোটর চালানোর উপর নজর রাখতে পারে। এবং সার্কিট অবস্থা।

3. এটি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে এবং কনফর্মিটি সার্টিফিকেটের ব্যবহার সীমা মেনে চলতে পারে।কভার উপাদান সংখ্যা এবং সর্বোচ্চ.পাশের গর্তের সংখ্যা ছড়িয়ে পড়া শক্তি এবং ঘেরের যান্ত্রিক শক্তির প্রয়োজনীয়তা পূরণ করতে পারে।

• কন্ট্রোল বক্স ব্যবহারের উদাহরণ ডায়াগ্রাম

• ডিস্ট্রিবিউশন বক্স ব্যবহারের জন্য EX-PD61 বিতরণ সরঞ্জাম

বিতরণ সিস্টেমের পাওয়ার ইউনিটের জন্য উপযুক্ত

দ্রষ্টব্য: 1.MCB (মিনিয়েচার সার্কিট ব্রেকার) বা MCCB (মোল্ডেড কেস সার্কিট ব্রেকার), AC কন্টাক্টর থার্মাল ওভারলোড রিলে, পিএলসি প্রোগ্রামার, সফট স্টার্টার, EX-A পুশবাটন। EX-D ইঙ্গিত, EX-K কন্ট্রোল সুইচ, EX-BA ammeters এবং EX-AV ভোল্টমিটার ইত্যাদি বাক্সে অন্তর্ভুক্ত করা হয়েছে।

2. কন্ট্রোল বক্সটি সার্কিটের পাওয়ার ডিস্ট্রিবিউশন বা অন-অফ অপারেশনের জন্য ব্যবহার করা যেতে পারে, সেইসাথে মোটর স্টার্ট, স্টপ, কোরোটেশন এবং ইনভার্সশন নিয়ন্ত্রণ এবং মোটরের জন্য ব্যাপক সুরক্ষা প্রদান করে।এটি দুই-সাইট নিয়ন্ত্রণ বা মাল্টি-সাইট নিয়ন্ত্রণের জন্য সেট আপ করা যেতে পারে।

3. এটি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে এবং কনফর্মিটি সার্টিফিকেটের ব্যবহার সীমা মেনে চলতে পারে।কভার উপাদান সংখ্যা এবং সর্বোচ্চ.পাশের গর্তের সংখ্যা ছড়িয়ে পড়া এবং ঘেরা যান্ত্রিক শক্তির প্রয়োজনীয়তা পূরণ করতে পারে।

• ডিস্ট্রিবিউশন বক্স ব্যবহারের উদাহরণ ডায়াগ্রাম

• বৈশিষ্ট্য

কপার মুক্ত অ্যালুমিনিয়াম, প্লাস্টিক-স্প্রে করা পৃষ্ঠ।

প্রাক্তন ডি টাইপ ফ্লেমপ্রুফ ঘের।

সুরক্ষা ডিগ্রী: IP66-IP67।

• আবেদন

• প্রযুক্তিগত তথ্য

ATEX চিহ্নিত করা: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

IECEx চিহ্নিত করা: Ex db ⅡB+H₂ T6/T5 Gb

Ex tb ⅢC T80℃/T95℃ Db IP66

UL1203 চিহ্নিত করা: ক্লাস I, বিভাগ 1, গ্রুপ C, D

ক্লাস I, বিভাগ 2, গ্রুপ সি, ডি

ক্লাস II, বিভাগ 1, গ্রুপ ই, এফ, জি

ক্লাস II, বিভাগ 2, গ্রুপ F, G

তৃতীয় শ্রেণি

মান: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

রেট ভোল্টেজ: সর্বোচ্চ.800V

রেট করা বর্তমান: কেবল ক্রস সেকশন(মিমি²)2.5 4 6 10 16 35 70 240

রেট করা বর্তমান(A) 24 32 41 57 76 125 192 400

পরিবেষ্টিত তাপমাত্রা:-60℃ থেকে +60℃

ফ্লেমপ্রুফ জয়েন্টের ধরন: প্লেন জয়েন্ট

• অর্ডার গাইড

• কেবল এন্ট্রির স্পেসিফিকেশন

	A, B, C, D মানে তারের এন্ট্রি নির্দেশিত
	তারের প্রবেশের সর্বোচ্চ সংখ্যা
ঘেরের ধরন	ক		খ		গ		ডি		ই		চ		জি
মাত্রা	A/B	সি/ডি	A/B	সি/ডি	A/B	সি/ডি	A/B	সি/ডি	A/B	সি/ডি	A/B	সি/ডি	A/B	সি/ডি
M20*1.5	5	8	5	10	5	12	16	20	22	30	24	40	45	65
M25*1.5	5	7	5	9	5	10	12	15	15	20	18	27	30	44
M32*1.5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
M40*1.5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
M50*1.5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
M63*1.5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
দ্রষ্টব্য: 1. স্ট্যান্ডার্ড ডিজাইনের জন্য কোন তারের এন্ট্রি নেই।তারের এন্ট্রি ব্যবহারকারী দ্বারা ছিদ্র করা হবে.2. কোন তারের এন্ট্রি ডিভাইস.

• টার্মিনাল বক্স ব্যবহারের জন্য EX-PD61 ডিস্ট্রিবিউশন ইকুইপমেন্টের IIIউস্ট্রেশন

কেবল ক্রস-বিভাগীয় এলাকা(মিমি)²	লাগানো টার্মিনালের সর্বাধিক সংখ্যার জন্য টেবিল
	এনক্লোজার টাইপ নম্বর (দ্রষ্টব্য: ঘেরের ধরন নম্বরটি আকারের সাথে সম্পর্কিত। উদাহরণস্বরূপ: A হল 200x250 এর ঘেরের জন্য)
	ক	খ	গ	ডি	ই	চ	জি	এইচ
2.5(ক)	20	28	36	72	100	140	270	270
4(খ)	18	25	32	64	90	130	240	240
6(গ)	15	21	28	56	80	100	210	210
10(d)	12	18	24	24	60	80	165	165
16(ঙ)	9	15	20	20	25	70	135	135
35(চ)	-	5	5	10	15	24	64	64
70(গ্রাম)	-	-	-	5	10	18	25	25
120(ঘ)	-	-	-	-	5	5	12	12
185(i)	-	-	-	-	-	5	10	10
240(j)	-	_	-	-	-	5	5	5
300(কে)	-	-	-	-	-	5	5	5
টার্মিনাল বিন্যাস (টার্মিনাল সারির সংখ্যা)	1	1	1	2	2	2	2	2

• বৈশিষ্ট্য

কপার মুক্ত অ্যালুমিনিয়াম, স্টেইনলেস স্টীল।

প্লাস্টিক-স্প্রে করা পৃষ্ঠ।

আর্থ লিকেজ সুরক্ষা ডিভাইস ঐচ্ছিক।

সুরক্ষা ডিগ্রী: IP66-IP67।

• আবেদন

• প্রযুক্তিগত তথ্য

ATEX চিহ্নিত করা: Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66

IECEx চিহ্নিত করা: Ex db ⅡB+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

UL1203 চিহ্নিত করা: ক্লাস I, বিভাগ 1, গ্রুপ C, D

ক্লাস I, বিভাগ 2, গ্রুপ সি, ডি

ক্লাস II, বিভাগ 1, গ্রুপ ই, এফ, জি

ক্লাস II, বিভাগ 2, গ্রুপ F, G

তৃতীয় শ্রেণি

মানদণ্ড: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

রেটেড ভোল্টেজ: সর্বোচ্চ 690V AC, 50/60Hz

রেট করা বর্তমান: সর্বোচ্চ 100A

শাখা বর্তমান: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

পরিবেষ্টিত তাপমাত্রা: -60℃ থেকে + 55℃

সুরক্ষা ডিগ্রী: IP66, IP67

কেবল এন্ট্রি: স্ট্যান্ডার্ড M□×1.5 প্লাগ (নির্বাচন সারণী দেখুন)

প্রবেশের দিক: নীচে (ইন এবং আউট)

কেবল এন্ট্রি ডিভাইস: ঐচ্ছিক

ফ্লেমপ্রুফ জয়েন্টের ধরন: নলাকার জয়েন্ট, থ্রেডেড জয়েন্ট, প্লেন জয়েন্ট।

ইনস্টলেশন প্রকার: ওয়াল মাউন্টিং (মান);বন্ধনী মাউন্টিং (ঐচ্ছিক)

অন্তর্নির্মিত উপাদান:

প্রধান সুইচ: ক্ষুদ্র সার্কিট ব্রেকার (MCB) বা মোল্ডেড কেস সার্কিট ব্রেক (উল্লেখ্য: আর্থ লিকেজ সুরক্ষাঅনুরোধে)                 শাখা সুইচ: ক্ষুদ্র সার্কিট ব্রেকার (MCB) বা মোল্ডেড কেস সার্কিট ব্রেকার (MCCB) (উল্লেখ্য: আর্থঅনুরোধে ফুটো সুরক্ষা)

টার্মিনাল সূচক: লাল, সবুজ, হলুদ

• অর্ডার গাইড

• বৈদ্যুতিক চিত্র

• EX-PD61-ZM আলোকসজ্জা বিতরণ বাক্সের নির্বাচন সারণী

কোড	বর্ণনা					তারের এন্ট্রি
	প্রধান সুইচ	শাখার সংখ্যা	শাখা সুইচ	শাখা প্রবাহ	সূচকের সংখ্যা
EX-PD61-ZM-/4□/K/□	MCB বা MCCB বর্তমান সর্বোচ্চ.100A	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A অনুরোধে	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-/6□/K/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-/8□/K/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-/10□/K/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-/12□/K/□		12			3	1*M40*1.5+12*M25*1.5
EX-PD61-ZM-4/□	_	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A অনুরোধে	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-12/□		12			3	1*M40*1.5+12*M25*1.5

• অর্ডার করার নির্দেশনা:

1. অনুগ্রহ করে তারের ইনলেটের সংখ্যা এবং আকার এবং আবাসনের মাউন্টিং পৃষ্ঠটি উল্লেখ করুন।

2. ব্যবহারকারী বৈদ্যুতিক চিত্র প্রদান করে।আপনার যদি হালকা কন্ট্রোলার, এসি কন্টাক্টর বা থার্মাল রিলে নিয়ন্ত্রণের প্রয়োজন হয়, দয়া করে নির্দিষ্ট করুন।

3. অর্ডার করার সময় বিশেষ প্রয়োজনীয়তা উল্লেখ করুন।

মাত্রিক অঙ্কন

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• বৈশিষ্ট্য

কপার মুক্ত অ্যালুমিনিয়াম, স্টেইনলেস স্টীল।

প্লাস্টিক-স্প্রে করা পৃষ্ঠ।

আর্থ লিকেজ সুরক্ষা ডিভাইস ঐচ্ছিক।

সুরক্ষা ডিগ্রী: IP66-IP67।

• আবেদন

• প্রযুক্তিগত তথ্য

ATEX চিহ্নিত করা: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

IECEx চিহ্নিত করা: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

UL1203 চিহ্নিত করা: ক্লাস I, বিভাগ 1, গ্রুপ C, D

ক্লাস I, বিভাগ 2, গ্রুপ সি, ডি

ক্লাস II, বিভাগ 1, গ্রুপ ই, এফ, জি

ক্লাস II, বিভাগ 2, গ্রুপ F, G

তৃতীয় শ্রেণি

স্ট্যান্ডার্ড: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

রেটেড ভোল্টেজ: সর্বোচ্চ 690V AC, 50/60Hz

শাখা বর্তমান: : 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 240A, 250A

পরিবেষ্টিত তাপমাত্রা: -60℃ থেকে + 55℃

সুরক্ষা ডিগ্রী: IP66, IP67

ক্যাবল এন্ট্রি: স্ট্যান্ডার্ড M□× 1.5 প্লাগ (সিলেকশন টেবিল দেখুন)

প্রবেশের দিক: নীচে (ইন এবং আউট)

কেবল এন্ট্রি ডিভাইস: ঐচ্ছিক

ফ্লেমপ্রুফ জয়েন্টের ধরন: ওয়াল মাউন্টিং (স্ট্যান্ডার্ড);বন্ধনী মাউন্টিং (ঐচ্ছিক)

অন্তর্নির্মিত উপাদান: প্রধান সুইচ: ক্ষুদ্র সার্কিট ব্রেকার (MCB) বা মোল্ডেড কেস সার্কিট ব্রেকার (MCCB)

(উল্লেখ্য: অনুরোধে পৃথিবী ফুটো সুরক্ষা)

শাখা সুইচ: ক্ষুদ্র সার্কিট ব্রেকার (MCB) বা মোল্ডেড কেস সার্কিট ব্রেকার (MCCB)

(উল্লেখ্য: অনুরোধে পৃথিবী ফুটো সুরক্ষা)

টার্মিনাল

সূচক: লাল, সবুজ, হলুদ

• অর্ডার গাইড

• EX-PD61-ZM পাওয়ার ডিস্ট্রিবিউশন বাক্সের নির্বাচন টেবিল

কোড	বর্ণনা					তারের এন্ট্রি
	প্রধান সুইচ	শাখার সংখ্যা	শাখা সুইচ	শাখা প্রবাহ	সূচকের সংখ্যা
EX-PD61-DL-/4□/K/□	MCB বা MCCB বর্তমান সর্বোচ্চ.100A	4	MCB বা MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A অনুরোধে	3	1*M50(M63,M75,M90)*1.5 4*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1.5 6*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1.5 8*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/10□/K/□		10			3	1*M50(M63,M75,M90)*1.5 10*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1.5 12*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-4/□	_	4	MCB বা MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A অনুরোধে	3	1*M40*1.5+4*M25*1.5
EX-PD61-DL-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-DL-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-DL-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-DL-12/□		12			3	1*M40*1.5+12*M25*1.5

নির্দেশনা নির্দেশ: 1. তারের ইনলেটের সংখ্যা এবং আকার এবং হাউজিং এর মাউন্ট পৃষ্ঠ উল্লেখ করুন।

2. ব্যবহারকারী বৈদ্যুতিক চিত্র প্রদান করে।আপনার যদি হালকা কন্ট্রোলার, এসি কন্টাক্টর বা থার্মাল রিলে কন্ট্রোলের প্রয়োজন হয়, অনুগ্রহ করে উল্লেখ করুন।

3. অর্ডার করার সময় বিশেষ প্রয়োজনীয়তা উল্লেখ করুন

• বৈশিষ্ট্য

কপার মুক্ত অ্যালুমিনিয়াম, স্টেইনলেস স্টীল।

প্লাস্টিক-স্প্রে করা পৃষ্ঠ।

আর্থ লিকেজ সুরক্ষা ডিভাইস ঐচ্ছিক।

সুরক্ষা ডিগ্রী: IP66-IP67।

• আবেদন

• প্রযুক্তিগত তথ্য

ATEX চিহ্নিত করা: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

IECEx চিহ্নিত করা: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

UL1203 চিহ্নিত করা: ক্লাস I, বিভাগ 1, গ্রুপ C, D

ক্লাস I, বিভাগ 2, গ্রুপ সি, ডি

ক্লাস II, বিভাগ 1, গ্রুপ ই, এফ, জি

ক্লাস II, বিভাগ 2, গ্রুপ F, G

তৃতীয় শ্রেণি

স্ট্যান্ডার্ড: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

রেট ভোল্টেজ: সর্বোচ্চ 415V এসি

রেট করা বর্তমান: 10A

পরিবেষ্টিত তাপমাত্রা: -60 ℃ থেকে + 60 ℃

সুরক্ষা ডিগ্রী: IP66, IP67

ক্যাবল এন্ট্রি: স্ট্যান্ডার্ড M□× 1.5 প্লাগ (সিলেকশন টেবিল দেখুন)

প্রবেশের দিক: নীচে

ক্যাবল এন্ট্রি ডিভাইস:স্ট্যান্ডার্ড M□× 1.5 Plug ( এসee tতিনি এসeleগtion টিকble)

ফ্লেমপ্রুফ জয়েন্টের ধরন: নলাকার জয়েন্ট, থ্রেডেড জয়েন্ট, প্লেন জয়েন্ট।

অন্তর্নির্মিত উপাদান: EX-A Pushbutton, EX-D সূচক, EX-K কন্ট্রোল সুইচ, বিস্ফোরণ-প্রমাণ অ্যামিটার/ভোল্টমিটার

ইনস্টলেশনের ধরন: ওয়াল মাউন্টিং

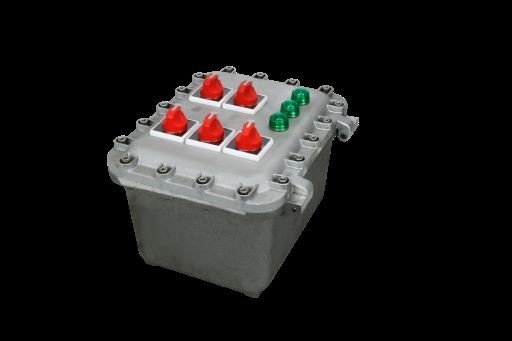

সূচক: লাল, সবুজ, হলুদ

• অর্ডার গাইড

• নিয়ন্ত্রণ স্টেশন নির্বাচন সারণী EX-PD61-ZC

• বৈশিষ্ট্য

কপার মুক্ত অ্যালুমিনিয়াম, স্টেইনলেস স্টীল।

প্লাস্টিক-স্প্রে করা পৃষ্ঠ।

আর্থ লিকেজ সুরক্ষা ডিভাইস ঐচ্ছিক।

সুরক্ষা ডিগ্রী: IP66-IP67।

• আবেদন

• প্রযুক্তিগত তথ্য

ATEX চিহ্নিত করা: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

IECEx চিহ্নিত করা: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

UL1203 চিহ্নিত করা: ক্লাস I, বিভাগ 1, গ্রুপ C, D

ক্লাস I, বিভাগ 2, গ্রুপ সি, ডি

ক্লাস II, বিভাগ 1, গ্রুপ ই, এফ, জি

ক্লাস II, বিভাগ 2, গ্রুপ F, G

তৃতীয় শ্রেণি

স্ট্যান্ডার্ড: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

ফ্লেমপ্রুফ জয়েন্টের ধরন: নলাকার জয়েন্ট, প্লেন জয়েন্ট।

• অর্ডার গাইড

• মাত্রিক অঙ্কন

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• বৈশিষ্ট্য

কপার মুক্ত অ্যালুমিনিয়াম, স্টেইনলেস স্টীল।

প্লাস্টিক-স্প্রে করা পৃষ্ঠ।

আর্থ লিকেজ সুরক্ষা ডিভাইস ঐচ্ছিক।

সুরক্ষা ডিগ্রী: IP66-IP67।

• আবেদন

• প্রযুক্তিগত তথ্য

ATEX চিহ্নিত করা: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

IECEx চিহ্নিত করা: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

UL1203 চিহ্নিত করা: ক্লাস I, বিভাগ 1, গ্রুপ C, D

ক্লাস I, বিভাগ 2, গ্রুপ সি, ডি

ক্লাস II, বিভাগ 1, গ্রুপ ই, এফ, জি

ক্লাস II, বিভাগ 2, গ্রুপ F, G

তৃতীয় শ্রেণি

স্ট্যান্ডার্ড: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

রেটেড ভোল্টেজ: 380/400V AC, 50/60Hz

রেট করা বর্তমান: 10A

পরিবেষ্টিত তাপমাত্রা: ট্যাম্বের জন্য T6/T80 ℃: -60℃ থেকে +50℃;

ট্যাম্বের জন্য T5/T95 ℃: -60℃ থেকে +60℃

ক্যাবল এন্ট্রি: স্ট্যান্ডার্ড M□× 1.5 প্লাগ (সিলেকশন টেবিল দেখুন)

প্রবেশের দিক: নীচে (ইন এবং আউট)

কেবল এন্ট্রি ডিভাইস: ঐচ্ছিক

ফ্লেমপ্রুফ জয়েন্টের ধরন: নলাকার জয়েন্ট, থ্রেডেড জয়েন্ট, প্লেন জয়েন্ট।

অন্তর্নির্মিত উপাদানগুলি: ক্ষুদ্র সার্কিট ব্রেকার (MCB) বা ছাঁচ করা কেস সার্কিট ব্রেকার (MCCB)

এসি কন্টাক্টর, থার্মাল ওভারলোড রিলে, ইন্ডিকেটর, বোতাম

• অর্ডার গাইড

• নির্বাচন টেবিল

সরাসরি শুরু
মডেল	নিয়ন্ত্রণ মোটর শক্তি (কিলোওয়াট)	সার্কিট ব্রেকার (A) এর রেটেড কারেন্ট	থার্মাল ইলে (A) এর বর্তমান সেটিং এর সামঞ্জস্যযোগ্য পরিসীমা	যোগাযোগকারীর রেট করা বর্তমান (A)	তারের প্রবেশের আকার
EX-PD61 QD-4/16/7~10	4	16	7~10, le=8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13, le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12~18, le=16	18	2*M32*1.5
EX-PD61 QD-11/32/16~24	11	32	16~24, le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32	15	40	23~32, le=30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38	18.5	50	30~38, le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50	22	63	37~50,le=46	50	2*M40*1.5



ফরোয়ার্ড এবং রিভার্স স্টার্ট
মডেল	নিয়ন্ত্রণ মোটর শক্তি (কিলোওয়াট)	সার্কিট ব্রেকার (A) এর রেটেড কারেন্ট	থার্মাল ইলে (A) এর বর্তমান সেটিং এর সামঞ্জস্যযোগ্য পরিসর	যোগাযোগকারীর রেট করা বর্তমান (A)	তারের প্রবেশের আকার
EX-PD61 QD-4/16/7~10 N	4	16	7~10, le=8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13 N	5.5	20	9~13, le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18 N	7.5	25	12~18, le=16	18	2*M32*1.5
EX-PD61 QD-11/32/16~24 N	11	32	16~24, le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32 N	15	40	23~32, le=30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38 N	18.5	50	30~38, le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50 N	22	63	37~50,le=46	50	2*M40*1.5



• QA:

প্রশ্ন ১.আপনি কিভাবে পণ্য চালান করবেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?

উত্তর: DHL, UPS, FedEx বা TNT দ্বারা জাহাজ।আসতে 3-5 দিন সময় লাগে।এয়ারলাইন এবং সমুদ্র শিপিং এছাড়াও ঐচ্ছিক.

প্রশ্ন ২.আমি কি নেতৃত্বাধীন আলোর জন্য একটি নমুনা অর্ডার পেতে পারি?

উত্তর: হ্যাঁ, আমরা গুণমান পরীক্ষা এবং পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।মিশ্র নমুনা গ্রহণযোগ্য
