ফিলার সাঁজোয়া স্টেইনলেস স্টীল ব্রাস বিস্ফোরণ প্রমাণ কেবল গ্রন্থি এক্সপ্রুফ
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
একক সীল, unarmed তারের জন্য উপযুক্ত.
যেমন ই, গঠন।
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb
Ex tb ⅢC Db IP66/IP68
ATEX চিহ্নিত করা
Ex eb ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ Tamb ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড এজি(মিমি) |
সামগ্রিক তারের ব্যাস ΦB(মিমি) |
ন্যূনতম থ্রেড দৈর্ঘ্য GL(মিমি) |
নামমাত্র প্রোট্রুশন
দৈর্ঘ্য L(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
| 16 |
M16*1.5 |
NPT3/8 |
9.5 |
12 |
16 |
30 |
২৭(২৯) |
| 20 |
M20*1.5 |
NPT1/2 |
9.5 |
16.5 |
16 |
30 |
২৭(২৯) |
| 25 |
M25*1.5 |
NPT3/4 |
14 |
20 |
16 |
38 |
34(37) |
| 32 |
M32*1.5 |
NPT1 |
18 |
26 |
18 |
44 |
40(44) |
| 40 |
M40*1.5 |
NPT1 1/4 |
24 |
32.5 |
18 |
46 |
50(55) |
| 50 |
M50*1.5 |
NPT1 1/2 |
30 |
41 |
20 |
50 |
60(67) |
| 63 |
M63*1.5 |
NPT2 |
40 |
52 |
21 |
64 |
68(73) |
| 75 |
M75*1.5 |
NPT2 1/2 |
50 |
65 |
22 |
70 |
86(89) |
| 90 |
M90*1.5 |
NPT3 |
62 |
77 |
22 |
80 |
102(105) |
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
একক সীল, সাঁজোয়া তারের জন্য উপযুক্ত.
-50°C থেকে 80°C (-58 ºF থেকে 176ºF) পর্যন্ত সম্পূর্ণ তাপমাত্রা পরিসরের জন্য বৈধ
সুরক্ষা ডিগ্রী: IP66/IP68
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb
Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68
IECEx চিহ্নিত করা
Ex eb ⅡC Gb
Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড এজি(মিমি) |
সামগ্রিক তারের ব্যাস |
ন্যূনতম থ্রেড দৈর্ঘ্য GL(মিমি) |
নামমাত্র প্রোট্রুশন
দৈর্ঘ্য L(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| ΦB(মিমি) |
ΦC(মিমি) |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
সর্বোচ্চ |
| 16 |
M16*1.5 |
NPT3/8 |
9.5 |
12 |
/ |
16 |
65 |
24(29) |
| 20 |
M20*1.5 |
NPT1/2 |
9.5 |
16.5 |
/ |
16 |
67 |
30(34) |
| 25 |
M25*1.5 |
NPT3/4 |
14 |
20 |
/ |
16 |
71 |
36(40) |
| 32 |
M32*1.5 |
NPT1 |
18 |
26 |
/ |
18 |
76 |
45(51) |
| 40 |
M40*1.5 |
NPT1 1/4 |
24 |
32.5 |
/ |
18 |
76 |
55(61) |
| 50 |
M50*1.5 |
NPT1 1/2 |
30 |
41 |
/ |
20 |
91 |
68(74) |
| 63 |
M63*1.5 |
NPT2 |
40 |
52 |
/ |
21 |
98 |
86(95) |
| 75 |
M75*1.5 |
NPT2 1/2 |
50 |
65 |
/ |
22 |
102 |
95(109) |
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
দ্বৈত সীল, সাঁজোয়া তারের জন্য উপযুক্ত.
-50°C থেকে 80°C (-58 ºF থেকে 176ºF) পর্যন্ত সম্পূর্ণ তাপমাত্রা পরিসরের জন্য বৈধ
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
IECEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড এজি(মিমি) |
সামগ্রিক তারের ব্যাস |
ন্যূনতম থ্রেড দৈর্ঘ্য GL(মিমি) |
নামমাত্র প্রোট্রুশন
দৈর্ঘ্য L(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| ΦB(মিমি) |
ΦC(মিমি) |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
মিন |
সর্বোচ্চ |
| 16 |
M16*1.5 |
NPT3/8 |
9.5 |
12 |
6.5 |
10.5 |
16 |
65 |
24(29) |
| 20 |
M20*1.5 |
NPT1/2 |
9.5 |
16.5 |
10 |
14.5 |
16 |
67 |
30(34) |
| 25 |
M25*1.5 |
NPT3/4 |
14 |
20 |
12.5 |
19.5 |
16 |
71 |
36(40) |
| 32 |
M32*1.5 |
NPT1 |
18 |
26 |
19 |
25.5 |
18 |
76 |
45(51) |
| 40 |
M40*1.5 |
NPT1 1/4 |
24 |
32.5 |
25 |
31 |
18 |
76 |
55(61) |
| 50 |
M50*1.5 |
NPT1 1/2 |
30 |
41 |
31.5 |
43 |
20 |
91 |
68(74) |
| 63 |
M63*1.5 |
NPT2 |
40 |
52 |
42.5 |
50 |
21 |
98 |
86(95) |
| 75 |
M75*1.5 |
NPT2 1/2 |
50 |
65 |
54.5 |
65 |
22 |
102 |
95(109) |
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
একক সীল, সাঁজোয়া তারের জন্য উপযুক্ত.
-50°C থেকে 80°C (-58 ºF থেকে 176ºF) পর্যন্ত সম্পূর্ণ তাপমাত্রা পরিসরের জন্য বৈধ
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
IECEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড এজি(মিমি) |
সামগ্রিক তারের ব্যাস |
ন্যূনতম থ্রেড দৈর্ঘ্য L1(মিমি) |
মোট দৈর্ঘ্য l(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| ΦB(মিমি) |
ΦC(মিমি) |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
সর্বোচ্চ |
| 16 |
M16*1.5 |
NPT3/8 |
7 |
16 |
8 |
15 |
85 |
24(27) |
| 20 |
M20*1.5 |
NPT1/2 |
7 |
16 |
10.5 |
15 |
87 |
24(27) |
| 25 |
M25*1.5 |
NPT3/4 |
14 |
20 |
15 |
15 |
৮৮ |
30(33) |
| 32 |
M32*1.5 |
NPT1 |
18 |
25 |
20 |
17 |
96 |
36(39) |
| 40 |
M40*1.5 |
NPT1 1/4 |
24 |
33 |
27 |
19 |
105 |
45(50) |
| 50 |
M50*1.5 |
NPT1 1/2 |
31 |
40 |
31 |
19 |
108 |
55(60) |
| 63 |
M63*1.5 |
NPT2 |
41 |
50 |
41 |
20 |
118 |
68(73) |
| 75 |
M75*1.5 |
NPT2 1/2 |
52 |
63 |
55 |
21 |
124 |
86(89) |
| 90 |
M90*1.5 |
NPT3 |
65 |
76 |
65 |
24 |
128 |
96(99) |
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
দ্বৈত সীল, সাঁজোয়া তারের জন্য উপযুক্ত.
-50°C থেকে 80°C (-58 ºF থেকে 176ºF) পর্যন্ত সম্পূর্ণ তাপমাত্রা পরিসরের জন্য বৈধ
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
ATEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড (মিমি) |
সামগ্রিক তারের ব্যাস |
ন্যূনতম থ্রেড দৈর্ঘ্য L1(মিমি) |
মোট দৈর্ঘ্য L(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| ΦB(মিমি) |
ΦC(মিমি) |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
মিন |
সর্বোচ্চ |
| 16 |
M16*1.5 |
NPT3/8 |
7 |
16 |
5 |
8 |
15 |
85 |
24(27) |
| 20 |
M20*1.5 |
NPT1/2 |
7 |
16 |
5 |
10.5 |
15 |
87 |
24(27) |
| 25 |
M25*1.5 |
NPT3/4 |
14 |
20 |
8 |
15 |
15 |
৮৮ |
30(33) |
| 32 |
M32*1.5 |
NPT1 |
18 |
25 |
11 |
20 |
17 |
96 |
36(39) |
| 40 |
M40*1.5 |
NPT1 1/4 |
24 |
33 |
14 |
27 |
19 |
105 |
45(50) |
| 50 |
M50*1.5 |
NPT1 1/2 |
31 |
40 |
20 |
31 |
19 |
108 |
55(60) |
| 63 |
M63*1.5 |
NPT2 |
41 |
50 |
30 |
41 |
20 |
118 |
68(73) |
| 75 |
M75*1.5 |
NPT2 1/2 |
52 |
63 |
42 |
55 |
21 |
124 |
86(89) |
| 90 |
M90*1.5 |
NPT3 |
65 |
76 |
52 |
65 |
24 |
128 |
96(99) |
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
একক সীল, unarmed তারের জন্য উপযুক্ত
প্রাক্তন ডি কাঠামো।
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
Ex tb ⅢC Db IP66/IP68
ATEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড (মিমি) |
সামগ্রিক তারের ব্যাস ΦB(মিমি) |
ন্যূনতম থ্রেড দৈর্ঘ্য L1(মিমি) |
মোট দৈর্ঘ্য L(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
| 16 |
M16*1.5 |
NPT3/8 |
4 |
7 |
16 |
62 |
27(29) |
| 20 |
M20*1.5 |
NPT1/2 |
5 |
8 |
16 |
62 |
27(29) |
| 25 |
M25*1.5 |
NPT3/4 |
8 |
12 |
16 |
62 |
30(33) |
| 32 |
M32*1.5 |
NPT1 |
12 |
16 |
18 |
67 |
38(42) |
| 40 |
M40*1.5 |
NPT1 1/4 |
16 |
24 |
20 |
77 |
45(50) |
| 50 |
M50*1.5 |
NPT1 1/2 |
18 |
28 |
20 |
79 |
55(60) |
| 63 |
M63*1.5 |
NPT2 |
25.5 |
38 |
20 |
81 |
68(73) |
| 75 |
M75*1.5 |
NPT2 1/2 |
29 |
46 |
20 |
100 |
85(89) |
| 90 |
M90*1.5 |
NPT3 |
41 |
60 |
21 |
100 |
98(102) |
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
একক সীল, unarmed তারের জন্য উপযুক্ত
প্রাক্তন ডি কাঠামো।
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
Ex tb ⅢC Db IP66/IP68
ATEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড (মিমি) |
সামগ্রিক তারের ব্যাস ΦB(মিমি) |
ন্যূনতম থ্রেড দৈর্ঘ্য L1(মিমি) |
নামমাত্র প্রোট্রুশন দৈর্ঘ্য(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
| 16 |
M16*1.5 |
/ |
5 |
8 |
15 |
30 |
24(27) |
| 20 |
M20*1.5 |
NPT1/2 |
7.5 |
11.5 |
15 |
30 |
24(27) |
| 25 |
M25*1.5 |
NPT3/4 |
11 |
14.5 |
15 |
30 |
30(33) |
| 32 |
M32*1.5 |
NPT1 |
14 |
20 |
20 |
32 |
36(39) |
| 40 |
M40*1.5 |
NPT1 1/4 |
19 |
20 |
20 |
32 |
45(50) |
| 50 |
M50*1.5 |
NPT1 1/2 |
25 |
32 |
20 |
36 |
55(60) |
| 63 |
M63*1.5 |
NPT2 |
31.5 |
42.5 |
20 |
37 |
68(73) |
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
একক সীল, unarmed তারের জন্য উপযুক্ত
প্রাক্তন ডি কাঠামো।
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
Ex tb ⅢC Db IP66/IP68
ATEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড (মিমি) |
সামগ্রিক তারের ব্যাস ΦB(মিমি) |
ন্যূনতম থ্রেড দৈর্ঘ্য L1(মিমি) |
নামমাত্র প্রোট্রুশন দৈর্ঘ্য(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
| 16 |
M16*1.5 |
/ |
5 |
8 |
15 |
40 |
24(27) |
| 20 |
M20*1.5 |
NPT1/2 |
7.5 |
11.5 |
15 |
40 |
24(27) |
| 25 |
M25*1.5 |
NPT3/4 |
11 |
14.5 |
15 |
40 |
30(33) |
| 32 |
M32*1.5 |
NPT1 |
14 |
20 |
20 |
44 |
36(39) |
| 40 |
M40*1.5 |
NPT1 1/4 |
19 |
20 |
20 |
48 |
45(50) |
| 50 |
M50*1.5 |
NPT1 1/2 |
25 |
32 |
20 |
49 |
55(60) |
| 63 |
M63*1.5 |
NPT2 |
31.5 |
43.5 |
20 |
63 |
68(73) |
ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
একক সীল, unarmed তারের জন্য উপযুক্ত
প্রাক্তন ডি কাঠামো।
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
Ex tb ⅢC Db IP66/IP68
ATEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড (মিমি) |
সামগ্রিক তারের ব্যাস ΦB(মিমি) |
ন্যূনতম থ্রেড দৈর্ঘ্য L1(মিমি) |
নামমাত্র প্রোট্রুশন দৈর্ঘ্য(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
| 16 |
M16*1.5 |
/ |
5 |
8 |
15 |
57 |
24(27) |
| 20 |
M20*1.5 |
NPT1/2 |
5 |
8 |
15 |
57 |
24(27) |
| 20 |
M20*1.5 |
NPT1/2 |
7.5 |
11.5 |
15 |
57 |
24(27) |
| 25 |
M25*1.5 |
NPT3/4 |
11 |
14.5 |
15 |
57 |
30(33) |
| 32 |
M32*1.5 |
NPT1 |
14 |
20 |
20 |
59 |
36(39) |
| 40 |
M40*1.5 |
NPT1 1/4 |
19 |
26 |
20 |
60 |
45(50) |
| 50 |
M50*1.5 |
NPT1 1/2 |
25 |
32 |
20 |
62 |
55(60) |
| 63 |
M63*1.5 |
NPT2 |
31.5 |
43.5 |
20 |
73 |
68(73) |

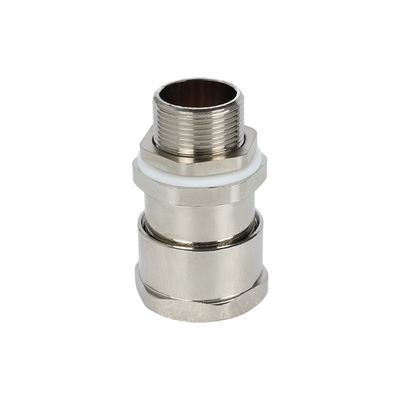

ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
একক সীল, unarmed তারের জন্য উপযুক্ত.
-50°C থেকে 80°C (-58 ºF থেকে 176ºF) পর্যন্ত সম্পূর্ণ তাপমাত্রা পরিসরের জন্য বৈধ
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
ATEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড (মিমি) |
সামগ্রিক তারের ব্যাস |
ন্যূনতম থ্রেড দৈর্ঘ্য L1(মিমি) |
মোট দৈর্ঘ্য L(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| ΦB(মিমি) |
ΦC(মিমি) |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
সর্বোচ্চ |
| 16 |
M16*1.5 |
NPT3/8 |
9.5 |
12 |
7 |
16 |
66 |
27(29) |
| 20 |
M20*1.5 |
NPT1/2 |
9.5 |
16.5 |
12 |
16 |
66 |
27(29) |
| 25 |
M25*1.5 |
NPT3/4 |
14 |
20 |
17 |
16 |
68 |
34(37) |
| 32 |
M32*1.5 |
NPT1 |
18 |
26 |
23 |
18 |
77 |
40(44) |
| 40 |
M40*1.5 |
NPT1 1/4 |
24 |
32.5 |
30 |
18 |
81 |
50(55) |
| 50 |
M50*1.5 |
NPT1 1/2 |
30 |
41 |
37 |
20 |
৮৮ |
60(67) |
| 63 |
M63*1.5 |
NPT2 |
40 |
52 |
52 |
21 |
96 |
68(73) |
| 75 |
M75*1.5 |
NPT2 1/2 |
50 |
65 |
62 |
22 |
114 |
86(89) |
| 90 |
M90*1.5 |
NPT3 |
62 |
77 |
66 |
22 |
119 |
102(105) |

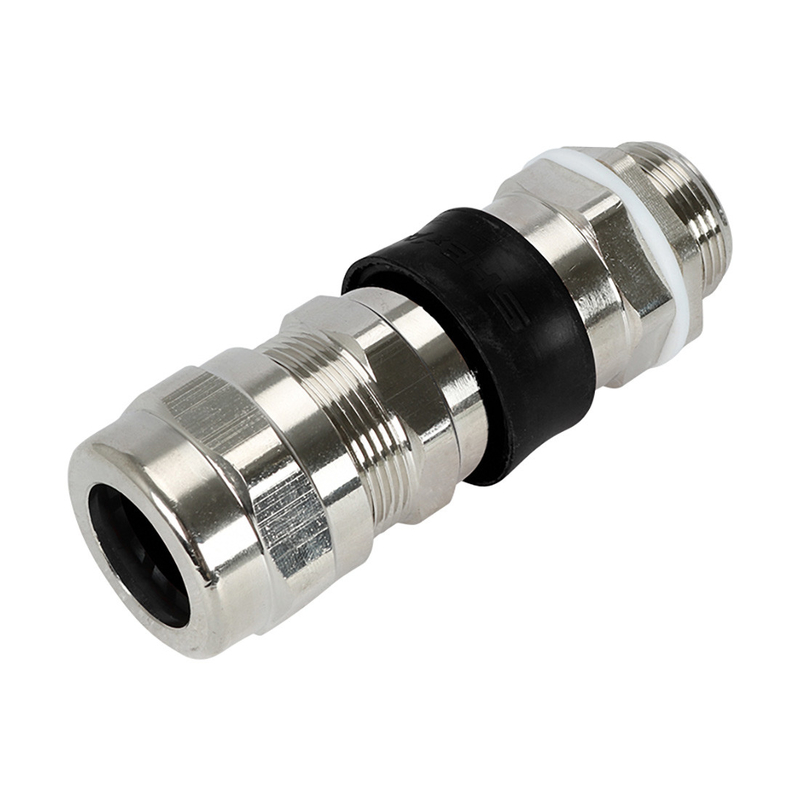

ATEX এবং IECEx সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে নিরাপদ ব্যবহারের জন্য প্রত্যয়িত
দ্বৈত সীল, সাঁজোয়া তারের জন্য উপযুক্ত.
-50°C থেকে 80°C (-58 ºF থেকে 176ºF) পর্যন্ত সম্পূর্ণ তাপমাত্রা পরিসরের জন্য বৈধ
সুরক্ষা ডিগ্রী: IP66/IP68।
ATEX চিহ্নিত করা
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
ATEx চিহ্নিত করা
Ex eb ⅡC Gb/ Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
মান
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
পরিবেষ্টিত তাপমাত্রা:-50℃ ≦ ট্যাম্ব ≦ +80℃
সংযোগ থ্রেড: মেট্রিক থ্রেড, NPT থ্রেড
- তারের গ্রন্থি নির্বাচন টেবিল
| গ্রন্থির আকার |
উপলব্ধ এন্ট্রি থ্রেড (মিমি) |
সামগ্রিক তারের ব্যাস |
ন্যূনতম থ্রেড দৈর্ঘ্য L1(মিমি) |
মোট দৈর্ঘ্য L(মিমি) |
ফ্ল্যাট/কোণ S(ΦE) (মিমি) জুড়ে |
| ΦB(মিমি) |
ΦC(মিমি) |
| মেট্রিক |
এনপিটি |
মিন |
সর্বোচ্চ |
মিন |
সর্বোচ্চ |
| 16 |
M16*1.5 |
NPT3/8 |
9.5 |
12 |
5 |
8 |
15 |
66 |
27(29) |
| 20 |
M20*1.5 |
NPT1/2 |
9.5 |
16.5 |
8 |
10.5 |
15 |
66 |
27(29) |
| 25 |
M25*1.5 |
NPT3/4 |
14 |
20 |
10 |
15 |
15 |
68 |
34(37) |
| 32 |
M32*1.5 |
NPT1 |
18 |
26 |
15 |
19.5 |
19 |
77 |
40(44) |
| 40 |
M40*1.5 |
NPT1 1/4 |
24 |
32.5 |
19 |
26 |
19 |
81 |
50(55) |
| 50 |
M50*1.5 |
NPT1 1/2 |
30 |
41 |
26 |
32 |
19 |
৮৮ |
60(67) |
| 63 |
M63*1.5 |
NPT2 |
40 |
52 |
31.5 |
40 |
19 |
96 |
68(73) |
| 75 |
M75*1.5 |
NPT2 1/2 |
50 |
65 |
38 |
50 |
19 |
114 |
86(89) |
| 90 |
M90*1.5 |
NPT3 |
62 |
77 |
54.5 |
62 |
19 |
119 |
102(105) |
-
FAQ
প্রশ্ন ১.আমি একটি নমুনা অর্ডার পেতে পারি?
হ্যাঁ, আমরা মান পরীক্ষা এবং পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।মিশ্র নমুনা গ্রহণযোগ্য.
প্রশ্ন 2: আপনি পণ্যগুলির জন্য গ্যারান্টি অফার করেন?
হ্যাঁ, আমরা আমাদের পণ্যগুলিতে 2-5 বছরের ওয়ারেন্টি অফার করি।
আপনার বার্তাটি 20-3,000 টির মধ্যে হতে হবে!
